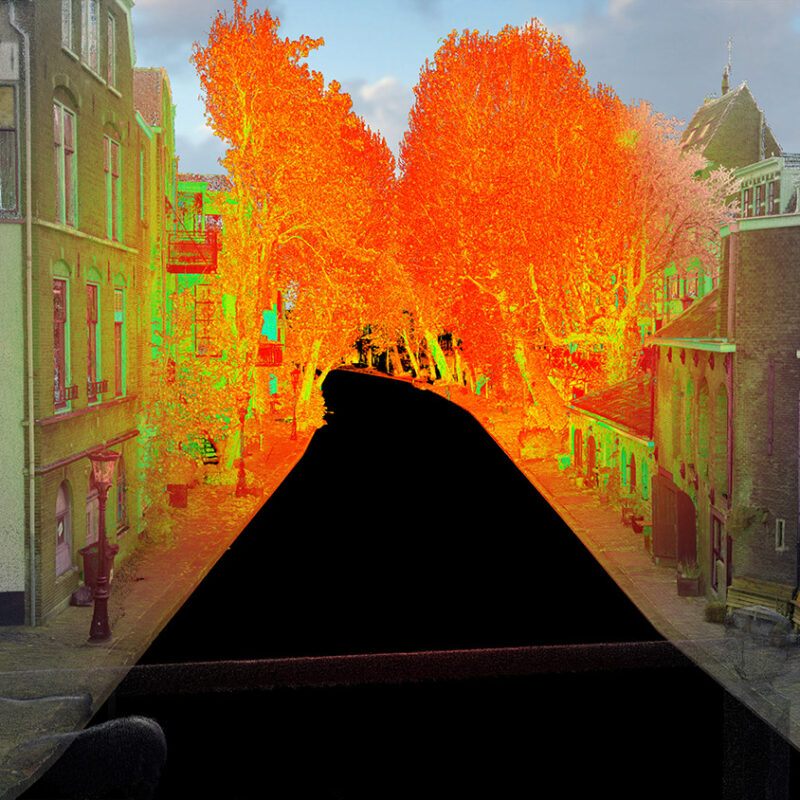

De werfkelders in Utrecht bevinden zich aan de grachten, gaan onder de weg door (openbare ruimte van de gemeente) en gaan dan over in de huiskelders onder grachtenpanden. Kadastrale kaarten zijn eigenlijk altijd in 2D, hierdoor zijn de werfkelders lastig te duiden aangezien deze zich onder de weg bevinden. Een 3D weergave kan dus heel behulpzaam zijn om in kaart te brengen hoe de kelders lopen. Daarom stelde de gemeente Utrecht ons de volgende vragen:

1. Hoe lopen de kelders exact?
2. Hoe zorg je dat je de informatie uit een 3D-puntenwolk in de BGT verwerkt?

Verschillende scanmethoden

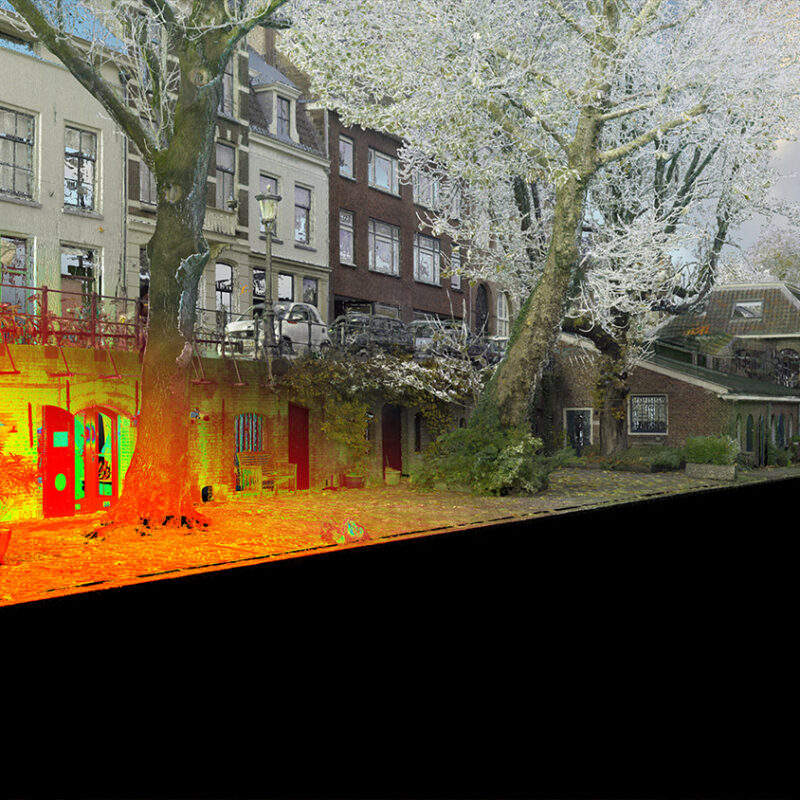

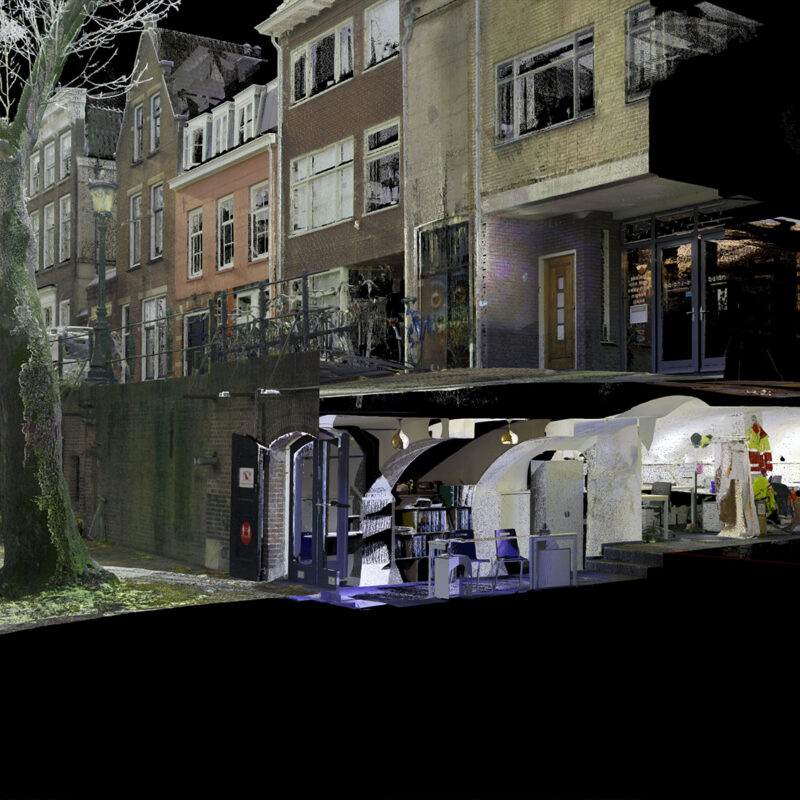

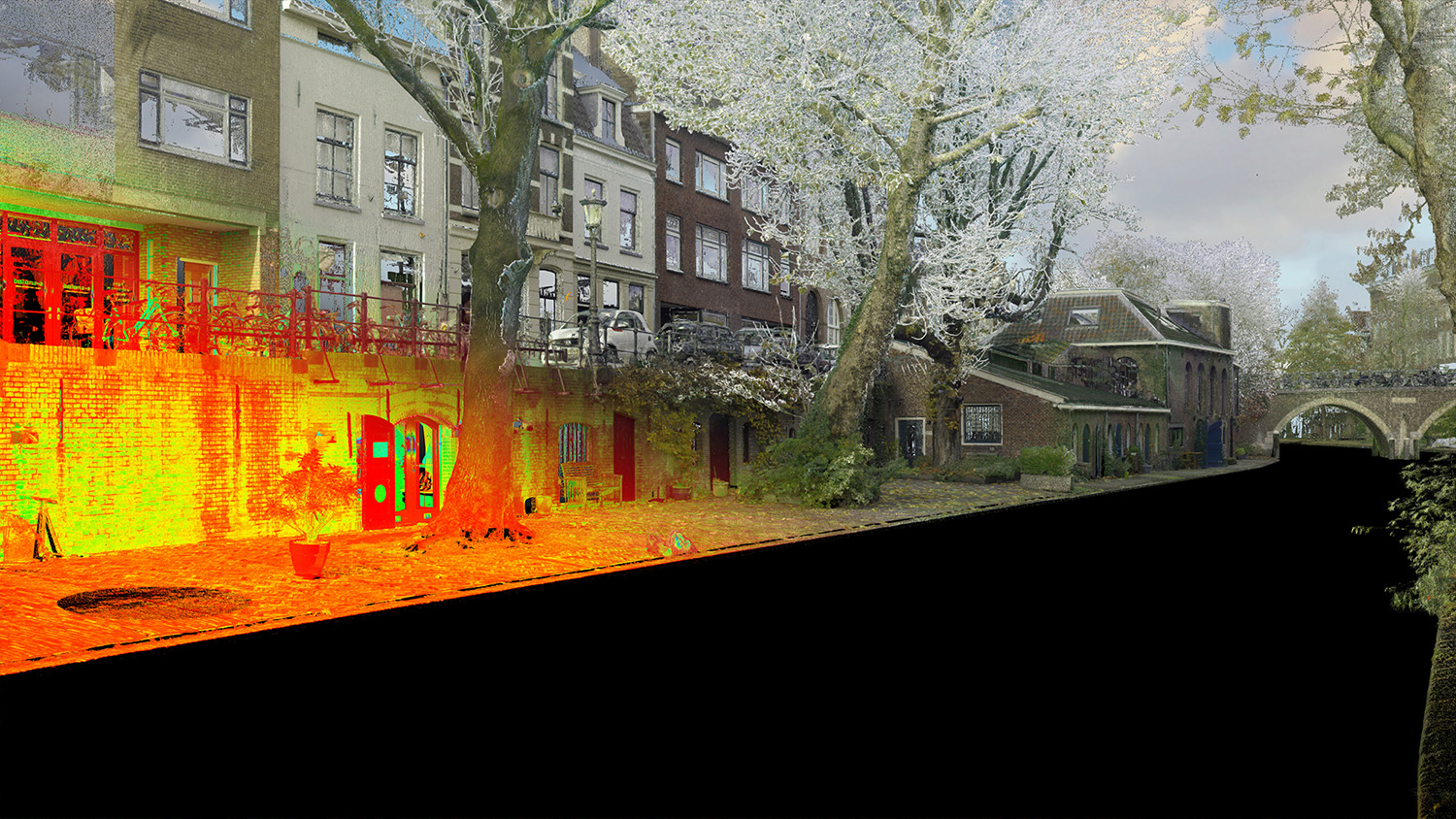

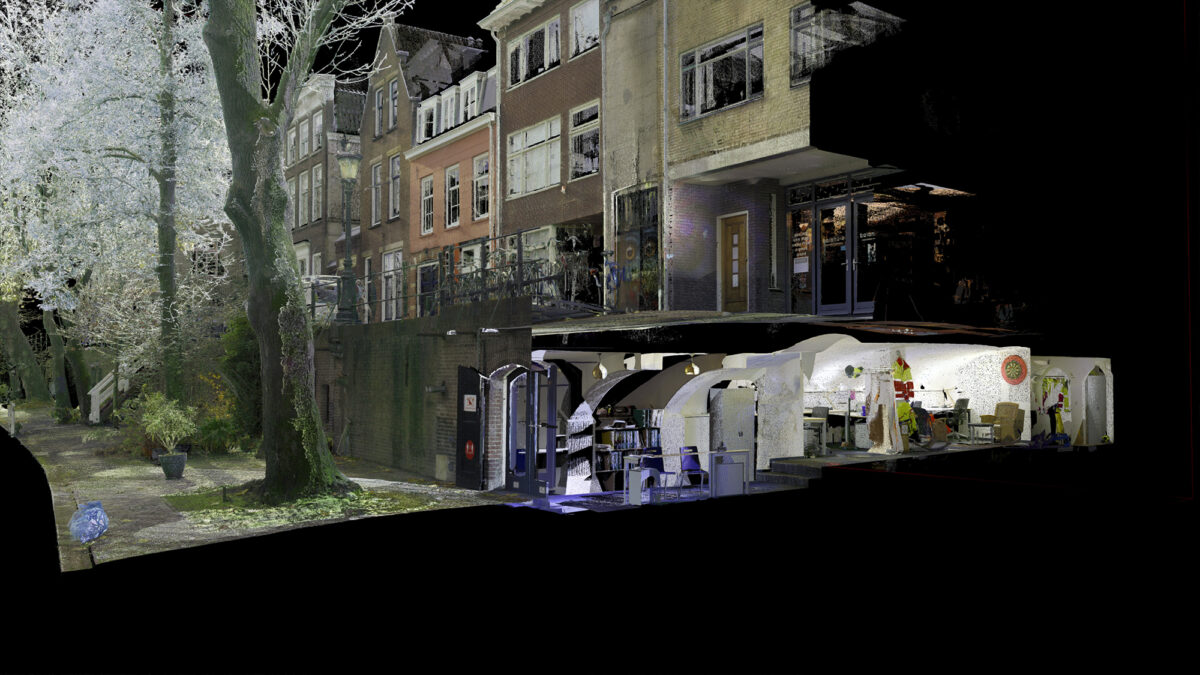

De gemeente wil een duidelijk beeld van de kelders hebben. Om duidelijk te krijgen hoe de kelders het beste ingemeten kunnen worden hebben wij een pilot uitgevoerd met verschillende inwinmethoden. Wij hebben hiervoor vier werfkelders van binnen én buiten gescand met een statische scanner.

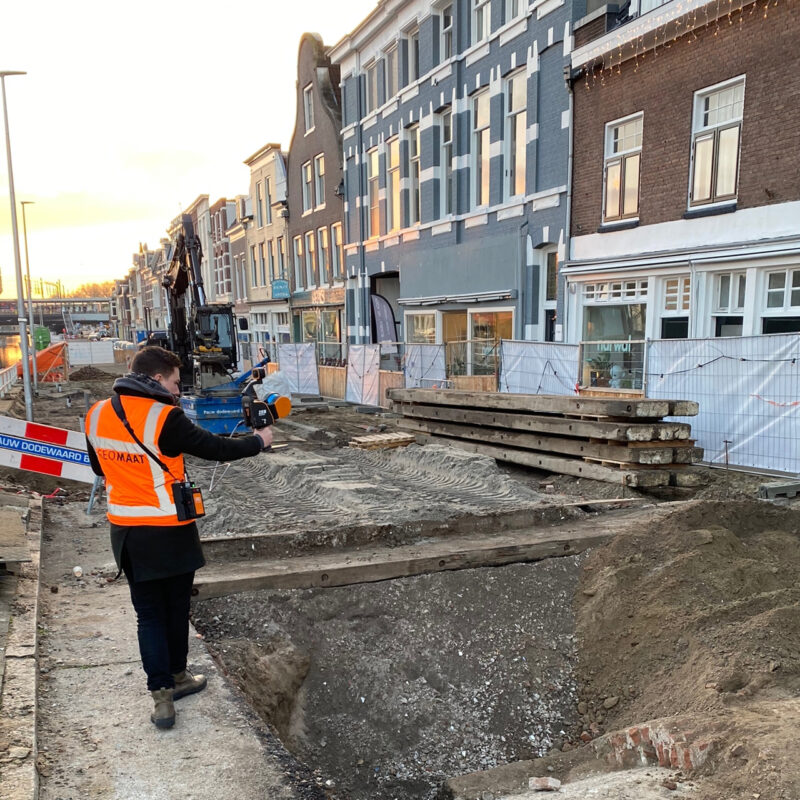

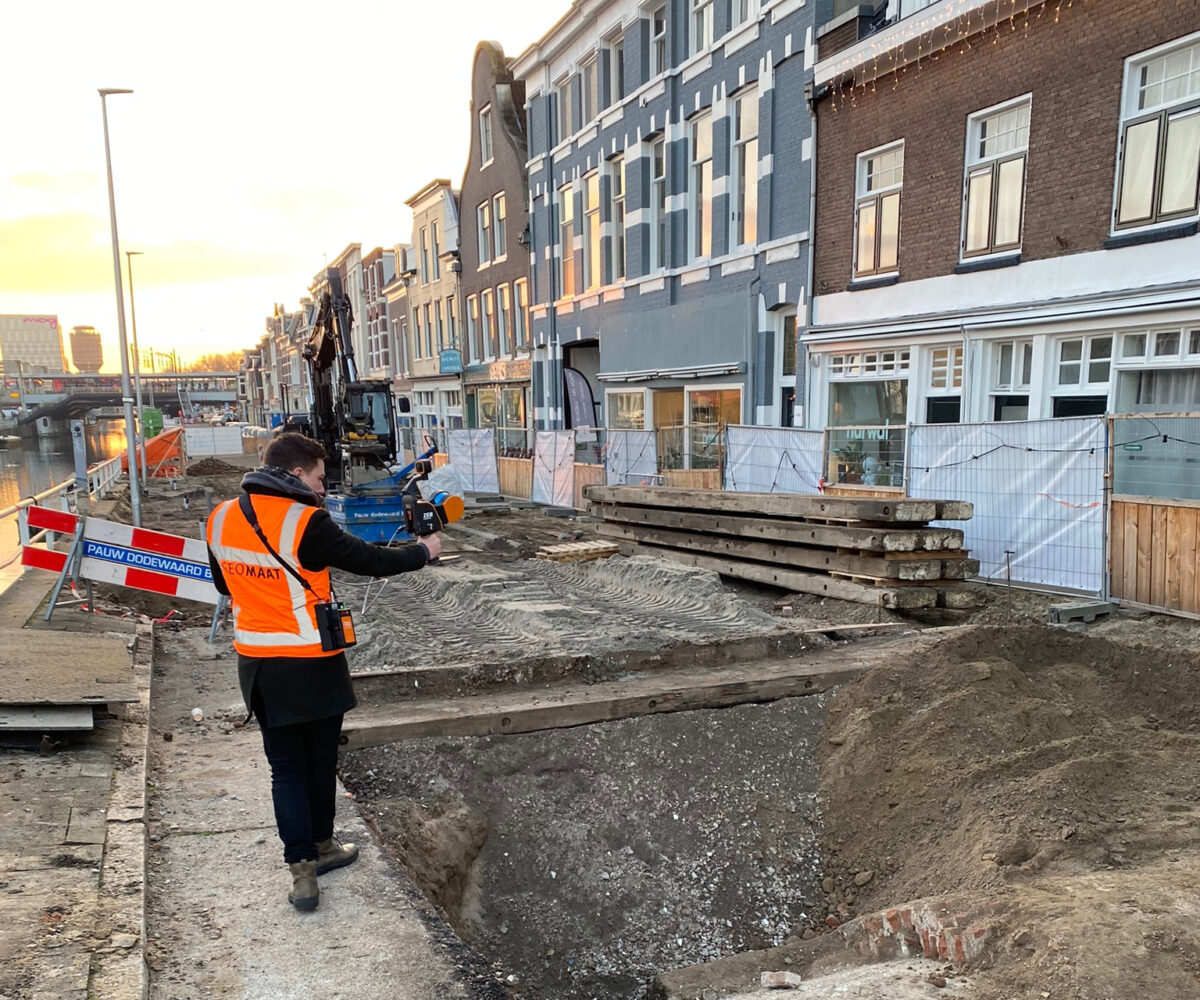

We hebben precies dezelfde kelders nogmaals gescand met onze 3D-handscanner. Dit hebben we gedaan zodat we de ingewonnen data met elkaar kunnen vergelijken. Beide manieren van inwinnen hebben namelijk zo hun voordelen. De puntdichtheid van een scan met de statische scanner is hoger, maar met de 3D-handscanner kom je gemakkelijk op plaatsen waar het lastiger is om met de statische scanner te komen. Ook scant de 3D-handscanner sneller dan de statische scanner.

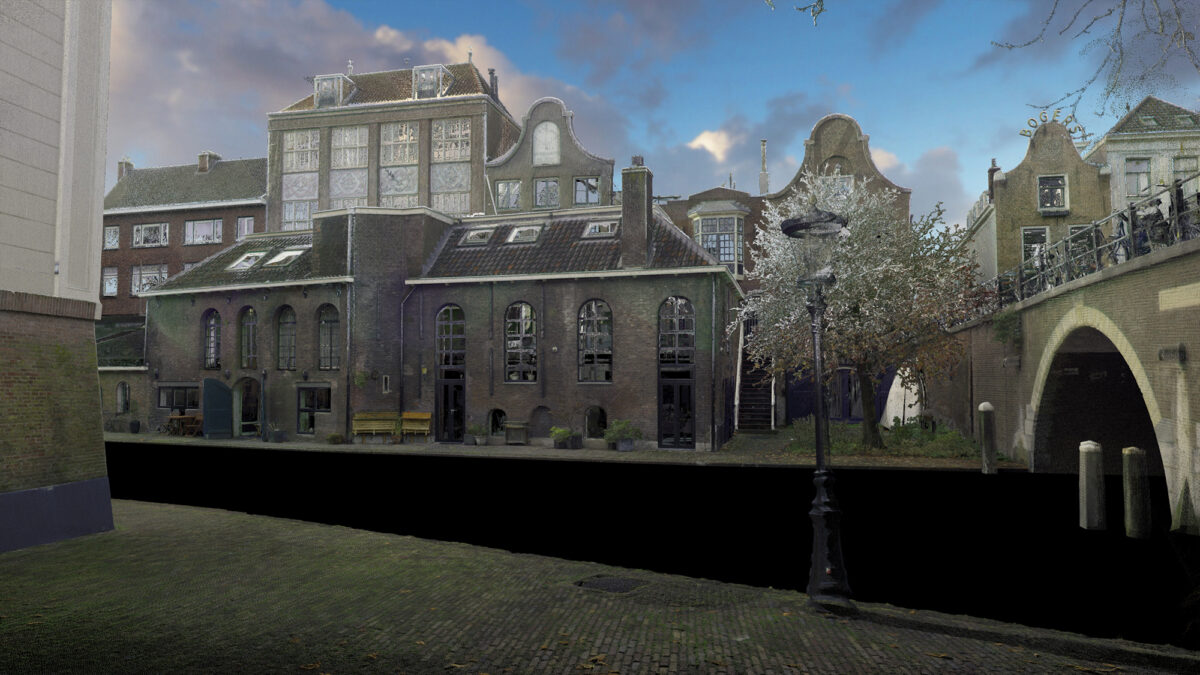

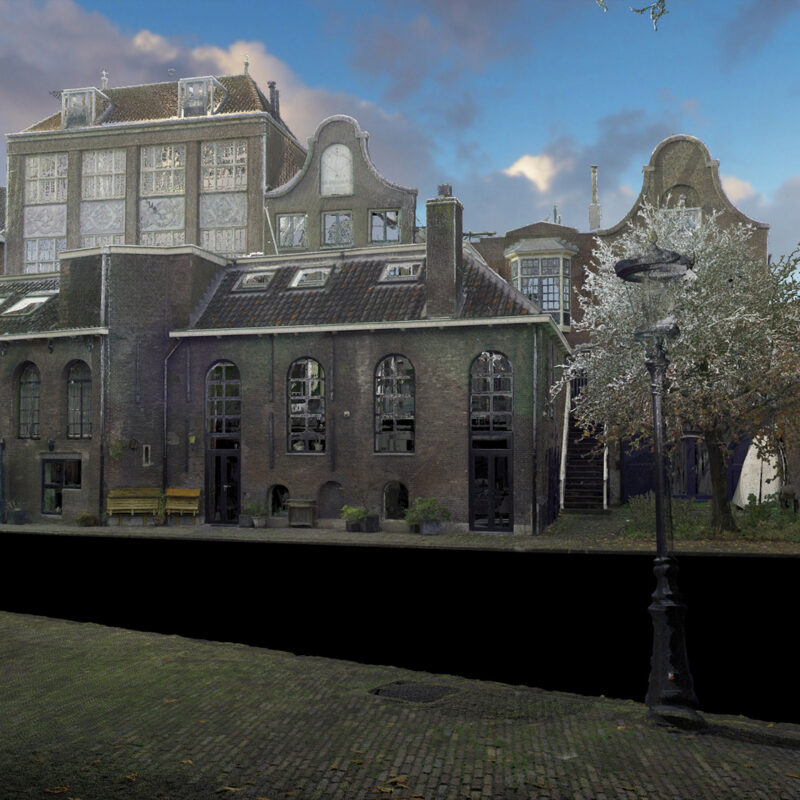

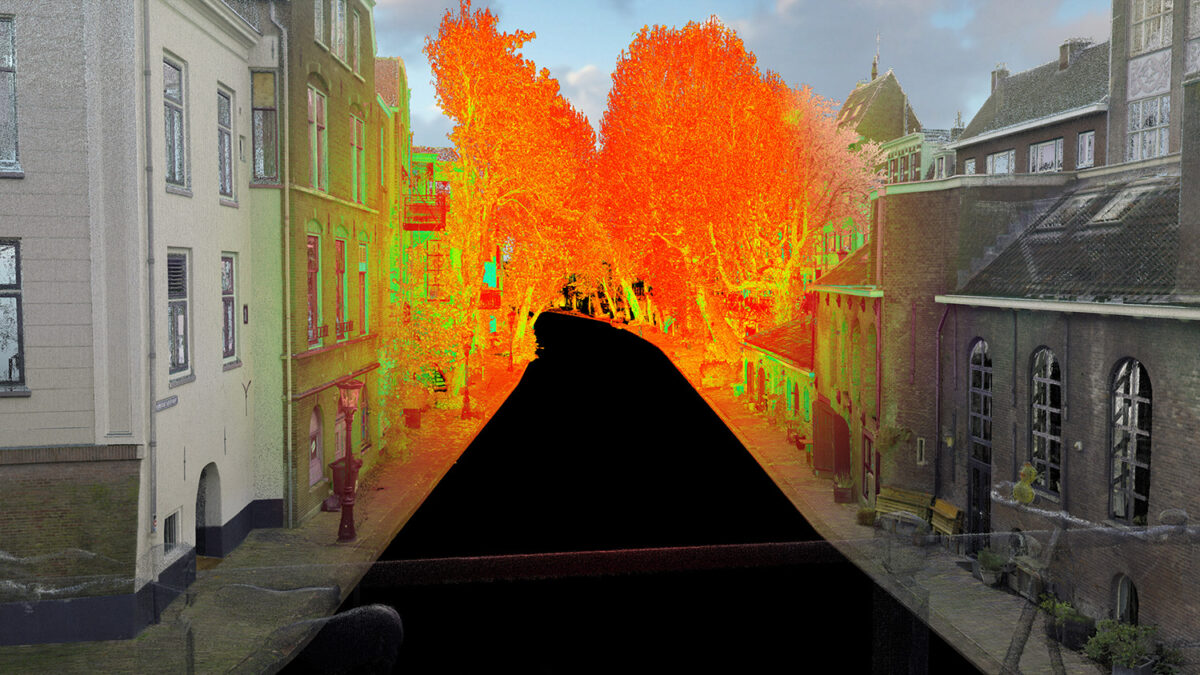

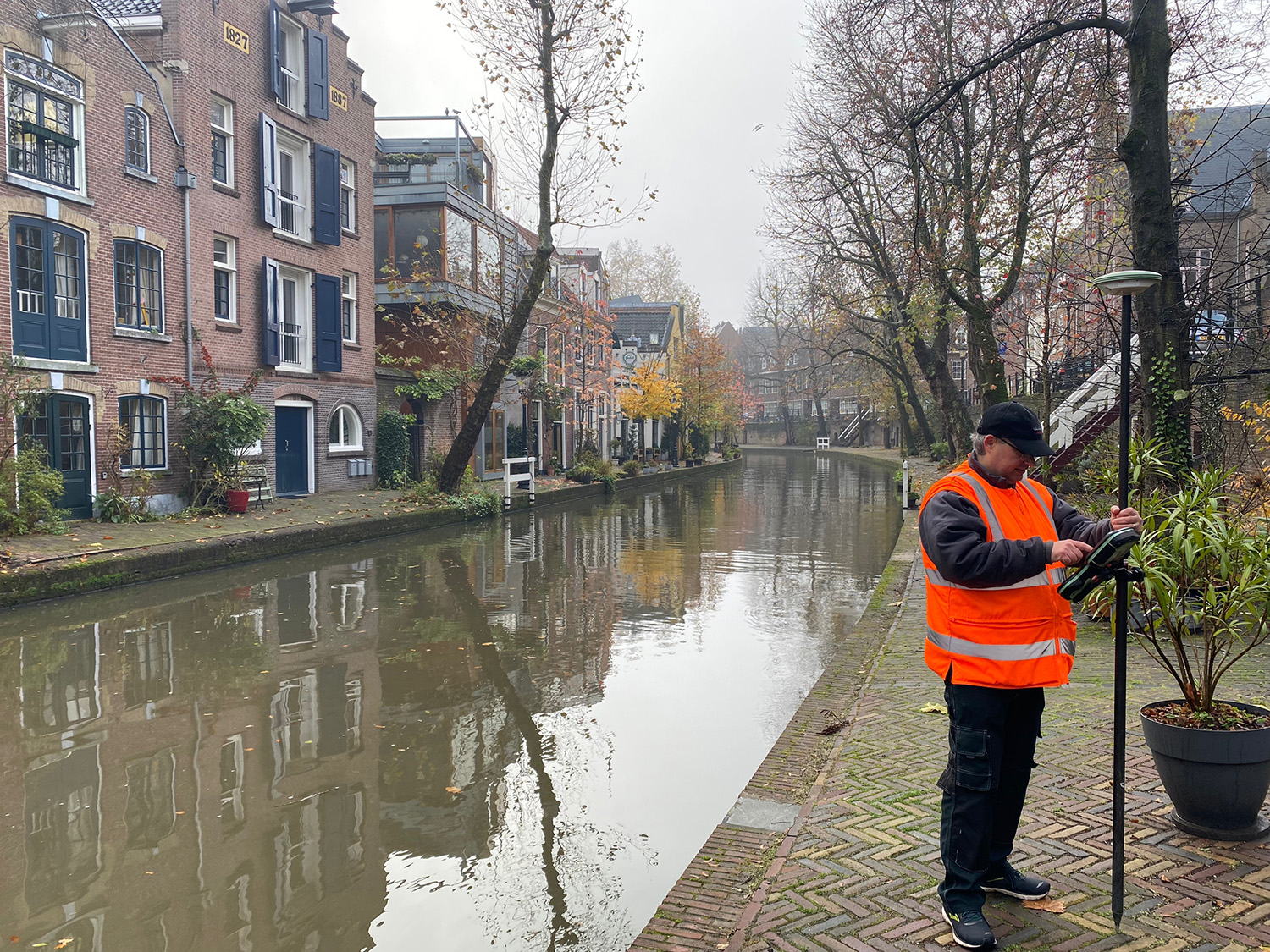

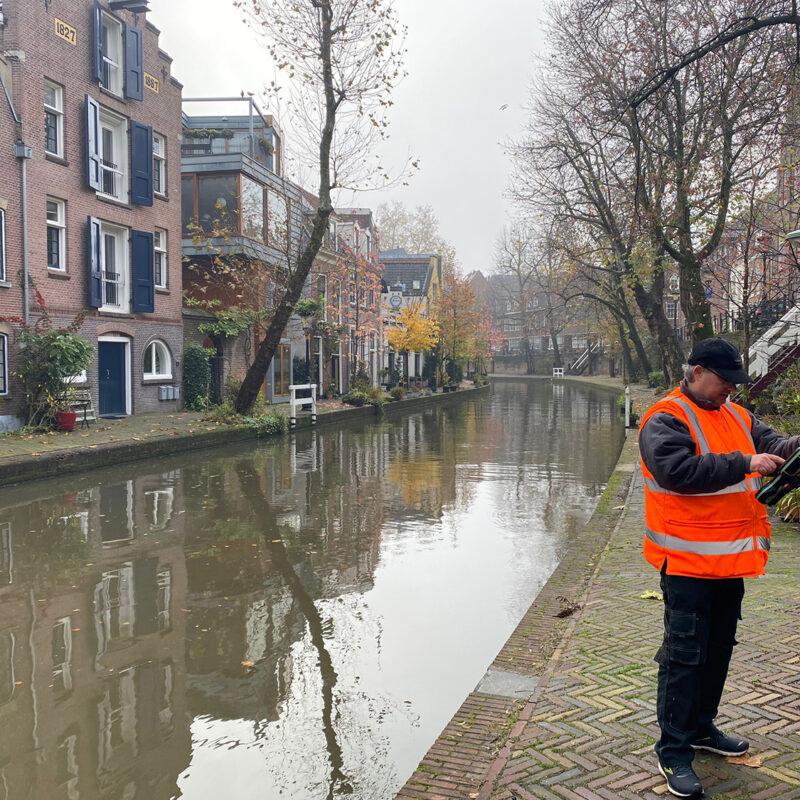

Wij hebben niet alleen de vier kelders, maar ook een groot gedeelte van omliggende omgeving in kaart gebracht. Doordat wij voorafgaand aan het scannen grondslagpunten hebben ingemeten hebben wij de data exact in het RD-NAP stelsel over elkaar gelegd om te vergelijken.

Nergens anders in de wereld vind je werfkelders, daarom is dit ook een uniek project op een unieke locatie!
